250W LDMOS mo te tunu kai-totoka me nga tono ISM 2.45GHz

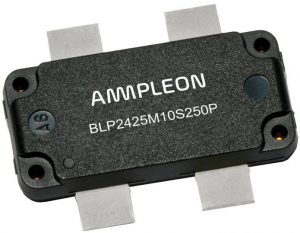

Ka karangahia ko BLP2425M10S250P, ka hangaia i runga i te mahinga LDMOS o te whakatipuranga tekau me te mahi me te 67% rerenga totika.

I whakaahuatia hei "utu-papaitia" e Ampleon, ka huri i te peera uku tawhito mo te kirihou kia pai ake ai te whakataetae me nga aukume 2.45GHz tuku iho. "Te kaha ki te whakatika tika i te mana whakaputa me te auautanga kia kaha ai te whakakii i nga RF whakakaha mo nga mahi umanga penei i te whakatipuranga o te plasma, me te maakete tunu-a-rohe," e kii ana, he roa te waa e whakaritea ana ki nga aukume, kia ngawari ake te whakamahi o te mana koropiko kati me te hangarau mana LDMOS RF.

Ko te tinana o te kete e wha-ripa ko ~ 21 x 10 x 4mm (16 x 21mm me nga ripa / ahunga) me te aukume waiariki wera mai i te hononga ki tetahi keehi ko te 0.32 K / W (take 80 ° C, 250W).

Ko te tauranga tuarima (puna) ko te anga / papa o te kete

Ko te taputapu e rua nga transistors me te puna noa. Ko te tomokanga ka akiakihia kia taraihia ngatahi me nga waikeri ka tangohia ngatahi.

Ko te mahinga mai i te waahanga 32Vdc (65V abs max).

Ko te whiwhinga mana ko te 15dB me te whakaurunga whakaheke -15dB (Akomanga-AB, 100mA te waikeri, 100μ nga pona, 10% mahi, 25 ° C keehi)

Kei konei te whaarangi hua

He tauira e waatea ana i a Ampleon, i nga kaiwhakarato mana ranei RFMW me Digi-Key.
