650V GaN haurua-piriti me nga taraiwa Si i te IC ano

Kua tapaina e ST ko MasterGaN1, a kei te whaaia e ia ki nga kaihoko kaihoko me nga taputapu hiko, me nga tono umanga tae atu ki te 400W.

He tere, he pai hoki nga transistors GaN, e taea ai te whakaheke i te rahi o te mana ac-dc ki te hunga e whakamahi ana i nga miihini silicon. Heoi, ko nga GaN transistors (he HEMT katoa) he tere ki te taraiwa i nga miihini silicon, ka kaha te aukati i te tangohanga.

"Ko te maakete o te GaN o tenei ra kei te whakahaerehia e nga kaihuri hiko rereke me nga kaitarai IC e hiahia ana ki nga kaihoahoa kia ako me pehea te mahi tahi mo te mahi tino pai. Kua paahitia e MasterGaN taua wero, "e kii ana a ST.

Ko te MasterGaN1 kei roto i te kohinga 9 x 9 x 1mm GQFN me te tawhiti atu o te 2mm i waenga i te nui-ngaohiko me nga papa ngaohiko iti.

Ko nga transistors GaN e rua kei te nuinga-kua whakaweto me te whakatau i te 10A me te 150mΩ Rds (kei).

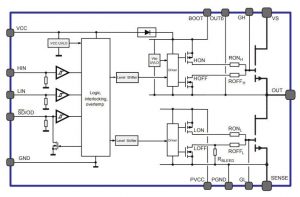

Ko nga whakauru arorau o te taputapu he hototahi ki nga tohu mai i te 3.3V ki te 15V, me te whakamarumaru-a-roto he taapiri i te paemahana, me te taha-iti me te taha-teitei i raro-ngaohiko maukati. Parenga UVLO.

Ko nga whakauru ko:

• whakauru-iti a te taraiwa (hi = kei runga, toia-a-roto)
• whakaurunga taraiwa taha-teitei (hi = kei runga, toia-a-roto)
• kati-iho

Ma te hononga e aukati i nga transistors putanga e rua ka haere tahi ana.

Ko te mahinga he -40 ° C ki te 125 ° C.

Kei konei te whaarangi hua

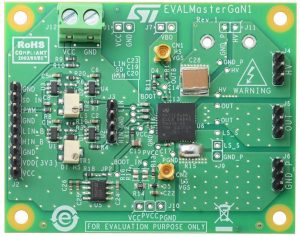

Kei te waatea tetahi poari aromātai

Kua whakamaherehia tetahi whanau o nga taputapu MasterGaN, hei whakamahi i nga topology tae atu ki te: rererangi-whakamuri, whakamua me te rawhi kaha (tirohia te pepa raraunga hei tauira), te PFC me te 'bridgeless' totem pou PFC, tae atu ki etahi atu. nga topology e whakamahia ana i nga ac-dc me dc-dc converter me dc-ac inverters ”, e kii ana a ST.
