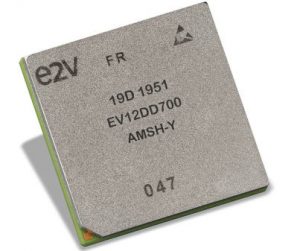

Electronica: 12Gsample DAC me te 26GHz bandwidth bandwidth

"Ko te aha te wehe atu i etahi atu DAC ko te tuatahi kei te maakete ki te tautoko i nga mahi i roto i te 26GHz whakarunga Ka-band," e kii ana te kamupene. "He maha nga waahanga kua whakauruhia, penei i te DDS [hangarau tika tuuturu], me te whakarereke-a-tihi ma te NCO 32bit [oscillator-e whakahaeretia ana te tau]."

Kei te kite ia i te DAC e whakahoahoa ana i nga hoahoa RF me nga mahi a-tihi penei i te tere tere tere (FFH) me te hanga kurupae e whakamahia ana ma te whakamahi i te raupaparorohiko - me nga whakarereketanga whakarereketanga i whakatinanahia ki te waehere, ma te whirihora i te DAC, kaua ki te whakarereke i nga taputapu.

"Na enei taputapu DAC kei te tere haere matau i te whakahou raupaparorohiko-whanui mo te RF, he mea e tino whai hua ana a muri ake nei," e kii ana te kaiwhakahaere hokohoko a Teledyne a Nicolas Chantier. "Ko te waatea o nga tauira ka rawe ki nga kaiwhakangungu, na te mea ka roa te wa hei whakaaro me pehea te hanganga o nga hoahoanga faafariu raraunga."

Ka kitea nga tono i roto i te hihiani, te whakawhitiwhiti amiorangi me nga hanganga whatunga whenua.

Ko te taputapu kei roto i te kohinga Hi-TCE 20 x 20mm a ka neke atu i te -55 ° C ki te 125 ° C.

He kete arotake, EV12DD700, i whakauruhia i te puna.

Me pehea te tango 26GHz mai i te 12Gsample / s ADC, Electronics ia wiki i patai ki a Teledyne?

Ka whakahoki te mahi hangarau Teledyne:

I te 12Gsample / s te whanui rohe Nyquist ko te 6GHz.

Ko te tikanga, ka hangaia e maatau te tohu i te Nyquist tuatahi i waenga i te DC me te 6GHz.

I te mea kua whakaatahia te tohu i nga rohe Nyquist e whai ake nei, me te whanui o te whakaputa huaputa DAC he kaha to taatau ki te whakamahi i te tohu toutou i te 5th Nyquist.

Mo te EV12DD700, ma te whakamahi i te aratau 2RF ki te whakanui i te mana whakaputa i te 5th Nyquist i te 12Gsample / s.

Whakamatauhia tenei whaarangi na Tabor Electronics mo etahi atu korero mo te tauira-i raro i te tauira, i whakaarohia e Teledyne.

Teledyne whakawhanake i ona tere tere DACs i Grenoble.
