Kaiwhakahaere PWM Tuatahi me AVSBus, ka tukuna atu ki te 450A mo nga FPGA

E 12 nga kaitautoko, e whakarato ana ki te whitu nga waahanga ka taea te wehewehe i waenga i nga raina hiko ngaohiko e rua i roto i nga huinga katoa. Kua hangaia ano e te umanga tetahi maramara mana-whakaputa whakaputa (tirohia i raro) kia whakamahia mo ia-waahanga, kia ahei nga taputapu mai i te 10A ki te 450A kia hangaia.

Ko nga kaiwhakahaere e toru nga roopu:

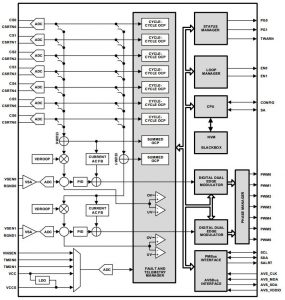

• Ko te ISL68137 me te 134 e whakawhitiwhiti korero ana ma te AVSBus ki te tuku i nga tukatuka ARM-a-roto ki nga pouara whatunga, whakakā, kaituku, penapena, me nga taputapu waea waea ahokore.
• Ko te ISL68127 me te 124 he kaupapa-whanui, ka kaha ki te whakamahi i nga tukatuka whatunga, FPGA, SoC me nga kaiwhakateretere whakairoiro.
• ISL69147 / 4, 137/4, 128/7, 125/4 (e waru te katoa) taapirihia he atanga tere-tuarua (SVID ko SVI2 ranei) hei whakamahi i nga tukatuka Intel me AMD mo te rorohiko kapua.

Katoa o raatau he miihini miihini me te hoahoanga mana whakahaere o naianei e haangai ana i ia waahanga me te kore torohaki, e kii ana te umanga. "Ma tenei ka taea e te taputapu te whakautu ki tetahi kawenga mo te waatea me te tuu hiko inaianei, me te 30% iti iho te kaha atu i nga taputapu whakataetae." - te tuku i nga hoahoa capacitor-raima katoa mo nga PSU pono-nui.

Kei te rite katoa ki te PMBus 1.3 me te AVSBus, me te tiaki i tenei wa-i-te-huringa (toharite me nga paepae teitei) me te whakaheke i te waahanga motuka motuhake.

Ko te whakaurunga me te whakaputa e rua te kaha o te hiko-hiko me te tiaki i raro-ngaohiko me te waea waea mo te ngaohiko me te waa, ana kei reira nga korero mo te he o te mahana.

Atamira mana atamai

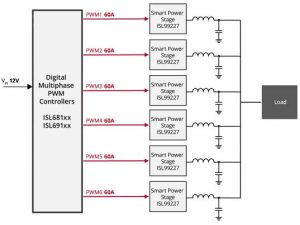

Ko te waahanga mana honohono ko te ISL99227 e kiia ana ko 60A ka mahi me nga whakauru mai i te 4.5 ki te 18V. Ko nga FET honohono o roto ka whakawhiwhia ki te 25V.

Kei roto ko te rongo o naianei me te 3% te tika puta noa i te raina, te taumaha me te paemahana, me nga purongo rereketanga o naianei i te 5mV / A me te kitenga o te paemahana.

Ko te taha nui o te FET e tiakina ana i tenei wa, ana ka tae mai he 5 x 5mm, 32 QFN mata.

14 waahanga

Ka taea te whakamahi i tetahi maramara o naianei, te ISL6617A, ki te taarua wahanga, na e whitu o enei ka taea te taapiri hei hanga i tetahi waahanga 14 PWM.

He taputapu whanaketanga, PowerNavigator, e hono ana ki nga papa whanaketanga ma te PMBus me te AVSBus ki te whakarite taapiri tae atu ki nga paepae o naianei mo te taapiri / te whakaheke i nga waahanga me te huri koropiko. Ko te whirihoranga whakamutunga ka penapenahia ki te whakamahara kore-kore.

AVSBus

Ko te AVSBus kua tohua e te umanga PMBus a he mea ki te whakaora i te mana me te kore e raru i te mahinga tukatuka ma te tuku i te tukatuka (CPU, FPGA, SoC, asic ranei) ki te whakahau kia tapahia te hiko tuku i mua tonu o te tomokanga ki nga momo hiko-iti penei i te moetanga o te moe / moe ranei. me te whakapiki i te hiko ina hiahiatia te tukatuka tere.

I hangaia e Intersil etahi ataata hei haere tahi me enei maramara hiko.
